Подробное руководство по настройке зажигания
Автомобилисты давно убедились в преимуществах электронного (бесконтактного) зажигания, которое лишено недостатков контактного, например, не нужно регулировать зазор в контактной группе. В данной статье мы рассмотрим, как отрегулировать по 1-му цилиндру.

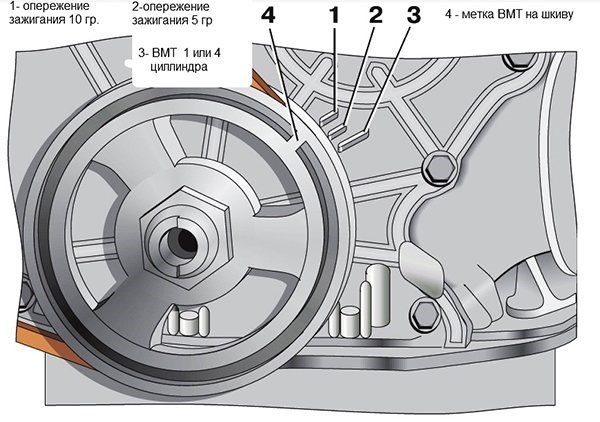

- первая метка, расположенная по ходу часовой стрелки, означает, что угол опережения зажигания 10°;
- средняя метка предназначена для установки угла опережения равным 5°;
- по самой короткой, последней метке, устанавливается угол опережения 0°: в этом случае смесь будет возгораться, когда поршень достигает верхней мертвой точки.

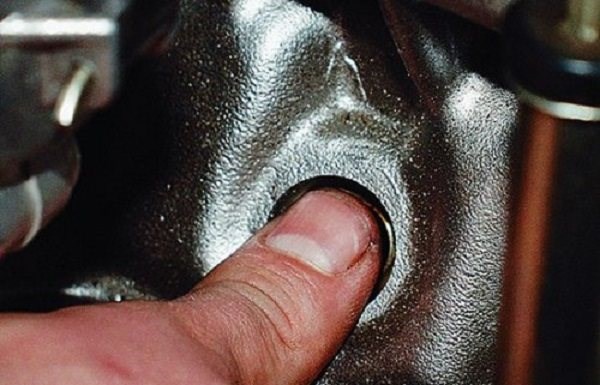

Совмещаются метки путем вращения коленчатого вала, либо за храповик, либо с помощью спецключа за гайку.
Инструменты и материалы
Этапы
Мы выставили зажигание, теперь необходимо проверить, правильно ли выполнена настройка, выполнив следующие действия: Объясните Устройство и Работу Регуляторов Напряжения.
В каких случаях можно ездить на мото без реле регулятора
Ездить без реле регулятора не рекомендуется. Однако, бывают ситуации, когда он выходит из строя. На его восстановление требуется большой временной запас. Поэтому многие мотоциклисты не дожидаются проведения ремонта и рискуют отправляться в поездки без наличия данного устройства.
Специалисты относятся к таким рискованным поездкам скептически и рекомендуют ездить безе реле регулятора если:
Линейным регулятором называется трехфазное вольтодобавочное устройство, которое работает по автотрансформаторной схеме.
Тест автомобильных генераторов КЗАТЭ, LKD, Fenox, «Прамо» и «СтартВОЛЬТ»
Каждому автомобилисту, который интересуется устройством своего железного коня, известно, что основным источником электроэнергии в электрооборудовании любого автомобиля является энергетическая установка, в которую входит аккумуляторная батарея, генератор и реле-регулятор. Аккумулятор является основным в этой тройке. Он питает всю бортовую сеть автомобиля, а генератор с реле-регулятором, по мере своей возможности и необходимости, подпитывают АКБ и следят за тем, чтобы бортовая сеть автомобиля не превышала заданного напряжения (для автомобилей с 12-вольтовым оборудованием это напряжение составляет 14—14,6 В, а для 24-вольтового — 27—28,8 В). И хотя генераторы в автомобиле являются предметами «долгоиграющими», все же и они порой выходят из строя. Давайте посмотрим, что предлагает нам российский рынок для замены вышедшего из строя генератора, а заодно протестируем предложенные модели в нашей испытательной лаборатории.
Для начала небольшой ликбез. Генератор необходим для бесперебойного заряда постоянно разряжаемой АКБ электроприборами, включенными в бортовую сеть автомобиля. На современные машины устанавливаются генераторы переменного тока. Они в наибольшей степени отвечают требованиям, которые предъявляются для одного из важнейших энергоузлов автомобиля.
Генератор преобразует механическую энергию, получаемую от двигателя, в электрическую. Регулятор напряжения (в подавляющем большинстве современных автомобилей — составная часть генератора, за редким исключением, когда регулятор является «выносным», то есть выносится в моторный отсек, отдельно от генератора) поддерживает напряжение бортовой сети автомобиля в заданных пределах при изменении электрической нагрузки, частоты вращения ротора генератора и температуры окружающей среды.
Автомобильный генератор должен обеспечивать бесперебойную подачу тока и обладать достаточной мощностью, чтобы:
Ко всему прочему, генератор должен иметь достаточную прочность, большой ресурс, небольшие массу и габариты, невысокий уровень шума и радиопомех.
Подытожив все вышесказанное, можно сделать вывод, что генератор — это сердце электрики автомобиля, которое всегда должно «биться» и выдавать ток для заряда, чтобы машина «жила».
Понимая всю важность данного автомобильного узла, мы обратили свой взор на рынок генераторов для отечественных автомобилей.
Для сравнительного теста нами были приобретены пять автомобильных генераторов в обычном магазине запасных частей. Это генераторы марок КЗАТЭ, LKD, Fenox, «Прамо» и «СтартВОЛЬТ». Все они предназначены для установки на двигатели автомобилей ВАЗ.

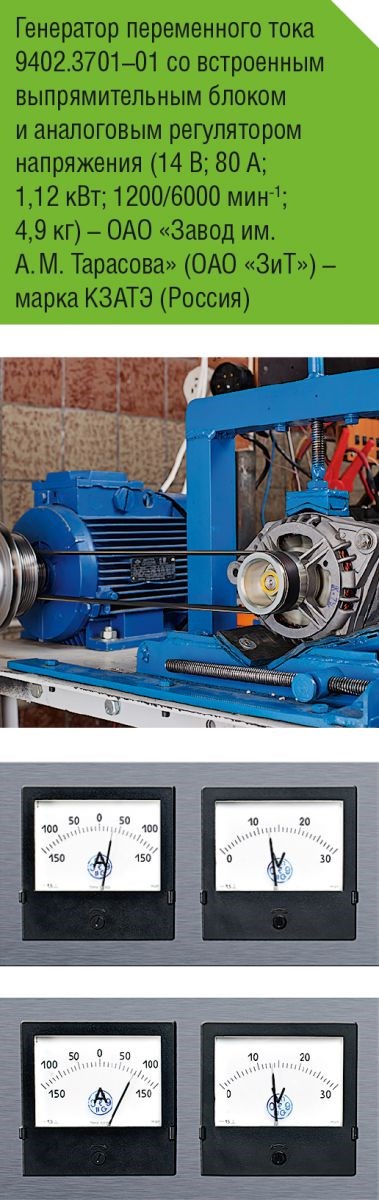

Генератор переменного тока 9402.3701-01 со встроенным выпрямительным блоком и аналоговым регулятором напряжения (14 В; 80 А; 1,12 кВт; 1200/6000 мин-1; 4,9 кг) — ОАО «Завод им. А. М. Тарасова» (ОАО «ЗиТ») — марка КЗАТЭ (Россия)
Данный генератор считается штатным, поскольку именно генераторы данного завода поставляются на конвейер АвтоВАЗа.
Немного о методике оценки: для снятия вольт-амперной характеристики генераторы устанавливались на специализированный стенд. Максимальное значение силы тока генераторы должны обеспечивать при значении оборотов коленчатого вала от 1500 до 2500.
На 700 оборотах коленвала в минуту данный генератор показал значение силы тока в пределах 40 А с предрасположенностью к «затуханию». При выходе на номинальные обороты генератор КЗАТЭ подтвердил заявленные 80 А и даже вышел на показатель 90 А. Оценивая отзывы автомобилистов, можно с уверенностью сказать: данный генератор является вариантом классического надежного исполнения без претензии на выдающиеся показатели, однако гарантирующий беспроблемную эксплуатацию.
| Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В: | |
| на первой ступени | не более 0,7 |
| на второй ступени | 14,2 ± 0,3 |
| Сопротивление между штекером «15» и массой, Ом | 17,7 ± 2 |
| Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом | 5,65 ± 0,3 |
| Воздушный зазор между якорем и сердечником, мм | 1,4 ± 0,07 |
| Расстояние между контактами второй ступени, мм | 0,45 ± 0,1 |
Диагностика реле регулятора
Определить поломки регулятора напряжения можно по признакам косвенным. Прежде всего, это некорректная зарядка АКБ:
Однако предпочтительнее диагностика приборами – вольтметром или тестером. Любое отклонение от максимального значения напряжения 14,5 В (в некоторых авто бортовая сеть рассчитана на 14,8 В) на больших оборотах или минимального значения 12,8 В на малых оборотах становится причиной замены/ремонта реле регулятора.
Встроенного
Чаще всего регулятор напряжения интегрирован в щетки генератора, поэтому необходимо уровневое обследование этого узла:
- после снятия защитной крышки и ослабления винтов щеточный узел извлекается наружу
- при износе щеток (осталось меньше 5 мм их длины) замена должна производится в обязательном порядке

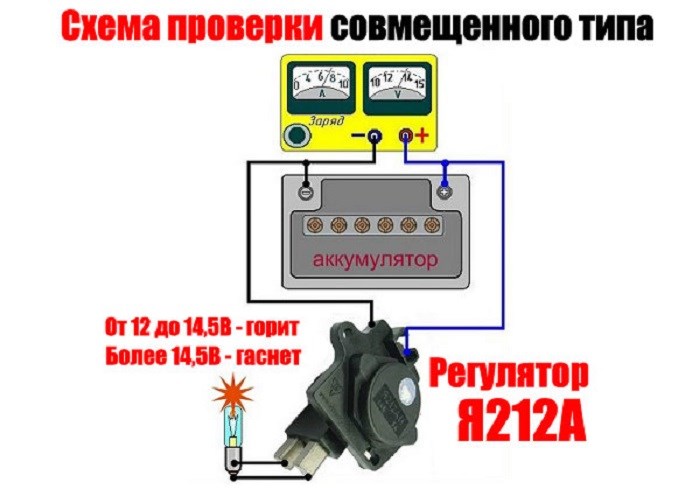

- диагностика генератора мультиметром производится в комплекте с аккумулятором или зарядным устройством
- «минусовой» провод от источника тока замыкается на соответствующую пластину регулятора
- «плюсовой» провод от ЗУ или АКБ подключается к аналогичному разъему реле
- тестер устанавливается в режим вольтметра 0 – 20 В, щупы накладываются на щетки
- в диапазоне 12,8 – 14,5 В между щетками должно быть напряжение
- при увеличении напряжения больше 14,5 В стрелка вольтметра должна быть на нуле
В данном случае вместо вольтметра можно использовать лампу, которая должна гореть в указанном интервале напряжения, гаснуть при увеличении этой характеристики больше этого значения.
Провод, управляющий тахометром (маркировка W только на реле для дизелей) прозванивается мультиметром в режиме тестера. На нем должно быть сопротивление около 10 Ом. При снижении этого значения провод «пробит», его следует заменить новым.

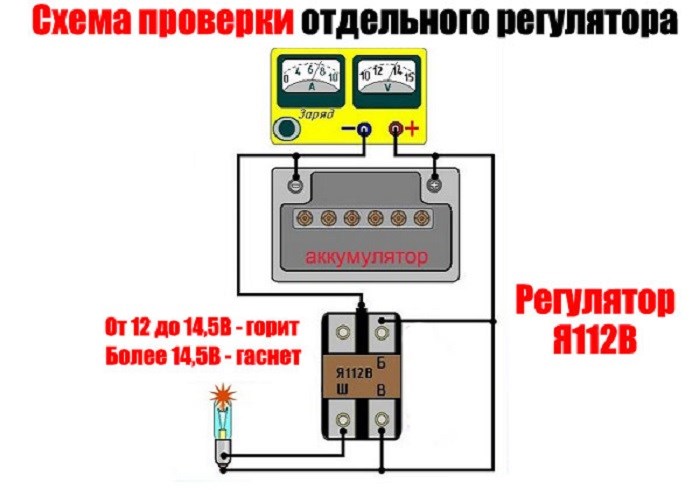

Выносного
Никаких отличий в диагностике для выносного реле не существует, зато его не нужно демонтировать из корпуса генератора. Проверить реле регулятор напряжения генератора можно при работающем двигателе, изменяя обороты с низких на средние, затем высокие. Одновременно с увеличением оборотов нужно включить дальний свет (как минимум), кондиционер, монитор и прочие потребители (как максимум).
Таким образом, при необходимости владелец транспортного средства может заменить штатное реле регулятор напряжения на более современную модификацию встраиваемого или выносного типа. Диагностика работоспособности доступна собственными силами при наличии обычной автомобильной лампы.
Виды и типы реле регуляторов
В зависимости от вида реле, зависит и метод определения работоспособности. Регуляторы классифицируются на 2 типа:
Совмещенные реле — это значит, что само реле с щеточным узлом расположен в корпусе генератора.
Отдельные реле — это значит, что реле вынесено за корпус генератора и крепится на кузове автомобиля. Видели наверное, черный небольшой приборчик закреплен на крыле машины, к нему идут провода от генератора, а от него к аккумулятору.
Отличительной особенностью регуляторов от других устройств в том, что реле состоят из неразборного корпуса. При сборке, корпус склеивают герметиком или спец смолой. Нет смысла его разбирать и ремонтировать, так как такие электрические приборы стоят недорого.
